T系列
TH-1370
高速钻铣加工中心
适用于LED行业加工
手艺参数
| 名称 | 项目 | 单位 | 规格 |
|---|---|---|---|
| 行程 | X轴行程 | mm | 1300 |
| Y轴行程 | mm | 700 | |
| Z轴行程 | mm | 450 | |
| 主轴鼻端到事情台的距离 | mm | 150 - 600 | |
| 主轴中心至Z轴护罩距离 | mm | 755 | |
| 事情台 | 事情台的尺寸 | mm | 1400×700 |
| T形槽(尺寸×槽数×间距) | mm | 14 x5 x125 | |
| 事情台最大载重 | kg | 600 | |
| 主轴 | 转速 | rpm | 20000 |
| 主轴锥度 | # | BT30 | |
| 传动方法 | # | 直结式 | |
| 进给 | 三轴切削进给 | mm/min | 1 - 10000 |
| 三轴快速进给 | m/min | 48/48/48 | |
| 精度 | 定位精度 | mm | 0.01/0.007/0.005 |
| 重复定位精度 | mm | 0.006/0.004/0.003 | |
| 换刀系统 | 刀具数 | pcs | 21 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大长度 | mm | 250 | |
| 刀具直径（满刀/邻空刀） | mm | 100/140 | |
| 刀库形式 | # | 夹臂式（伺服） | |
| 数控系统 | 控制系统 | # | FANUC 0I-MF |
| 主轴电机功率 | kw | 3.7/5.5 | |
| 三轴电机功率 | kw | 3.0/3.0/3.0 | |
| 其他 | 所需空气压力 | kgf/cm3 | ≥6 |
| 电力需求 | KVA | 20 | |
| 形状尺寸（长x宽x高） | mm | 3110x3280x3110 |
加工应用
应用于LED、机械、通讯、新能源、自动化等 ，顺应各行业最具挑战性的机械加工要求
-

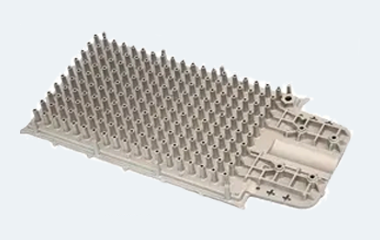

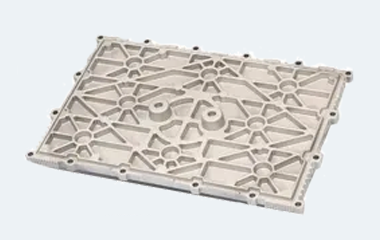

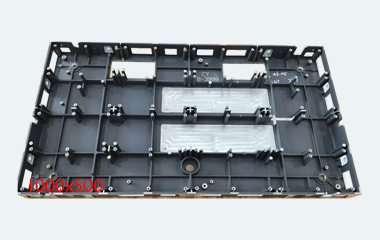

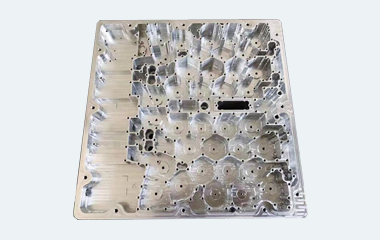

01LED、通讯行业
